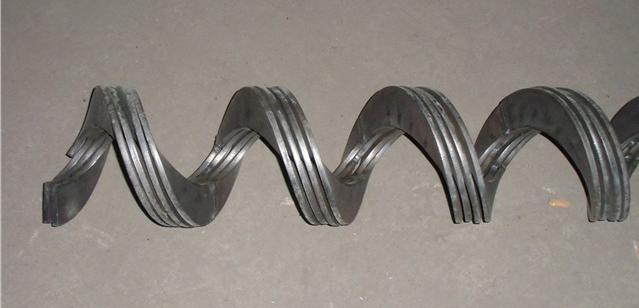

螺旋叶片-正昌机械

螺旋叶片是一种在机械工程中难以放置的钣金构件。螺旋叶片的计算方法和公式已在许多材料中有介绍,其制造方法简单。但工作量大,成本高。这里介绍了螺旋叶片的制造方法、拉伸方法和轧制方法。实际应用方法。常用的压模方法。



对于一般叶片,可以根据展开图的尺寸进行冲裁,然后进行热处理,然后用模具进行冲压。由于模具成本高,仅用于批量生产,不适合单件小批量加工生产。许多制造商正在使用这种方法,这在这里不再被描述。制作方法——拉伸制作方法。

由于不需割切角口α,节省材料,每片增加切角口α部分面积,且焊缝不在一条直线上,避免了应力集中,改善受力环境,此法不需热加工处理,节省成本,适用于单件加工制作,螺旋叶片现场使用中完全满足使用要求。

制作方法--卷制方法。传动原理:由一台电动机驱动,经减速机减速后由皮带联接分成两路,各自接入蜗杆蜗轮减速器,经蜗杆蜗轮减速并换向后,再接入垂直面内与垂直线成一定角度的锥行模上。

卷制方法:设计专用机床,由空间成一定角度的一对锥形模转动带动平板料运动,平板料经挤压产生塑性变形,其一边经挤压产生塑性变形长度缩短了,即以后成为叶片的内孔尺寸部分,其另一边经挤压产生塑性变形长度伸长了。

即以后成为叶片的外圆尺寸部分,经挤压产生塑性变形后的材料再经由挡板轮系统顺轮流出,产生螺旋变形,顺螺旋轴模具卷制成螺旋叶片形式,挡板轮系统调整可控制螺旋叶片的螺距,螺旋轴模具与螺旋轴尺寸相同。

螺旋叶片卷制方法,主要适用于小型螺旋叶片,此法已在多种螺旋叶片上广泛应用,制作的螺旋叶片现场使用情况良好,且完全满足使用要求,为厂家节省大量资金,卷制方法生产率高,可实现连续生产,适应于批量生产 。
